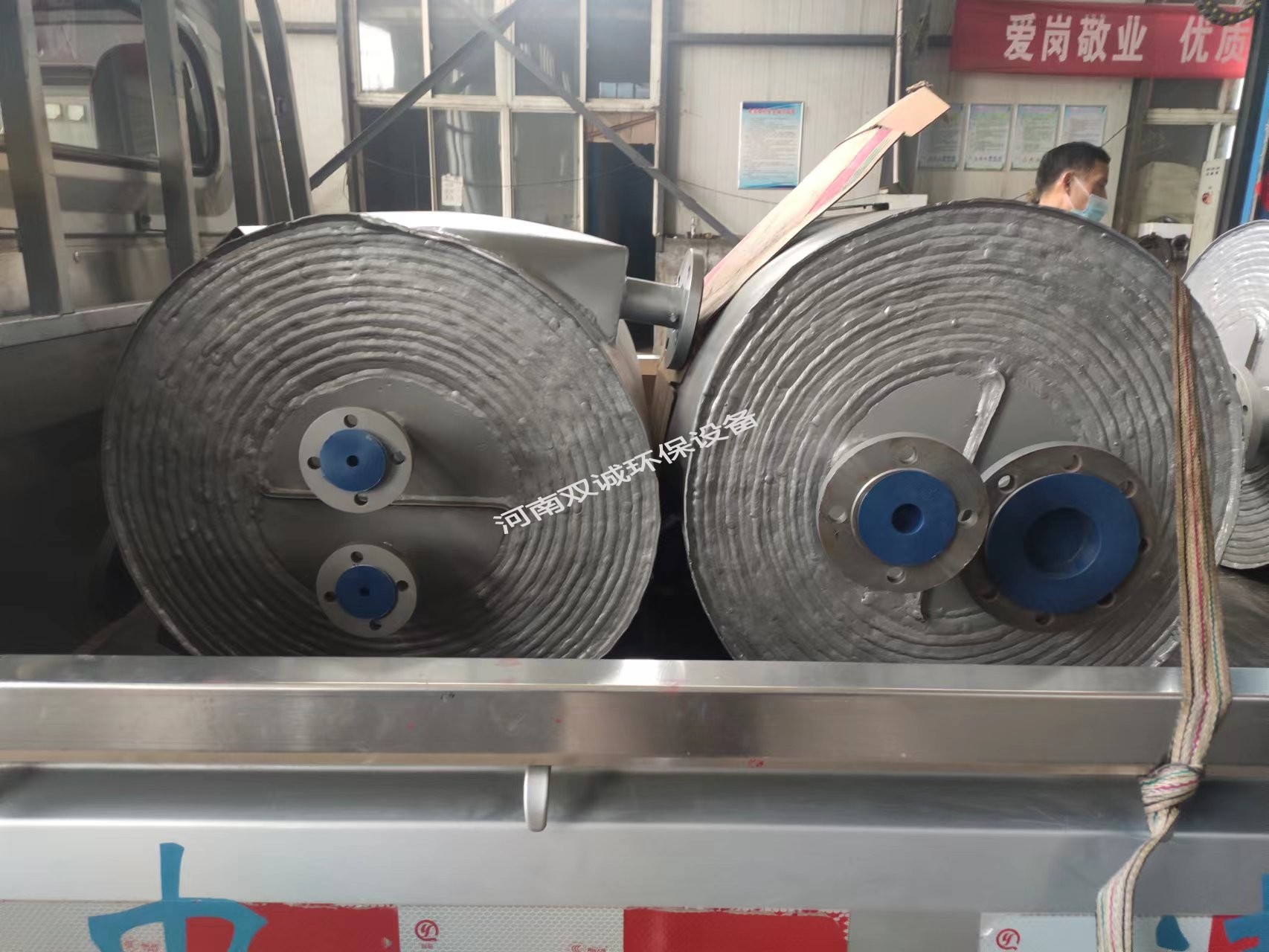

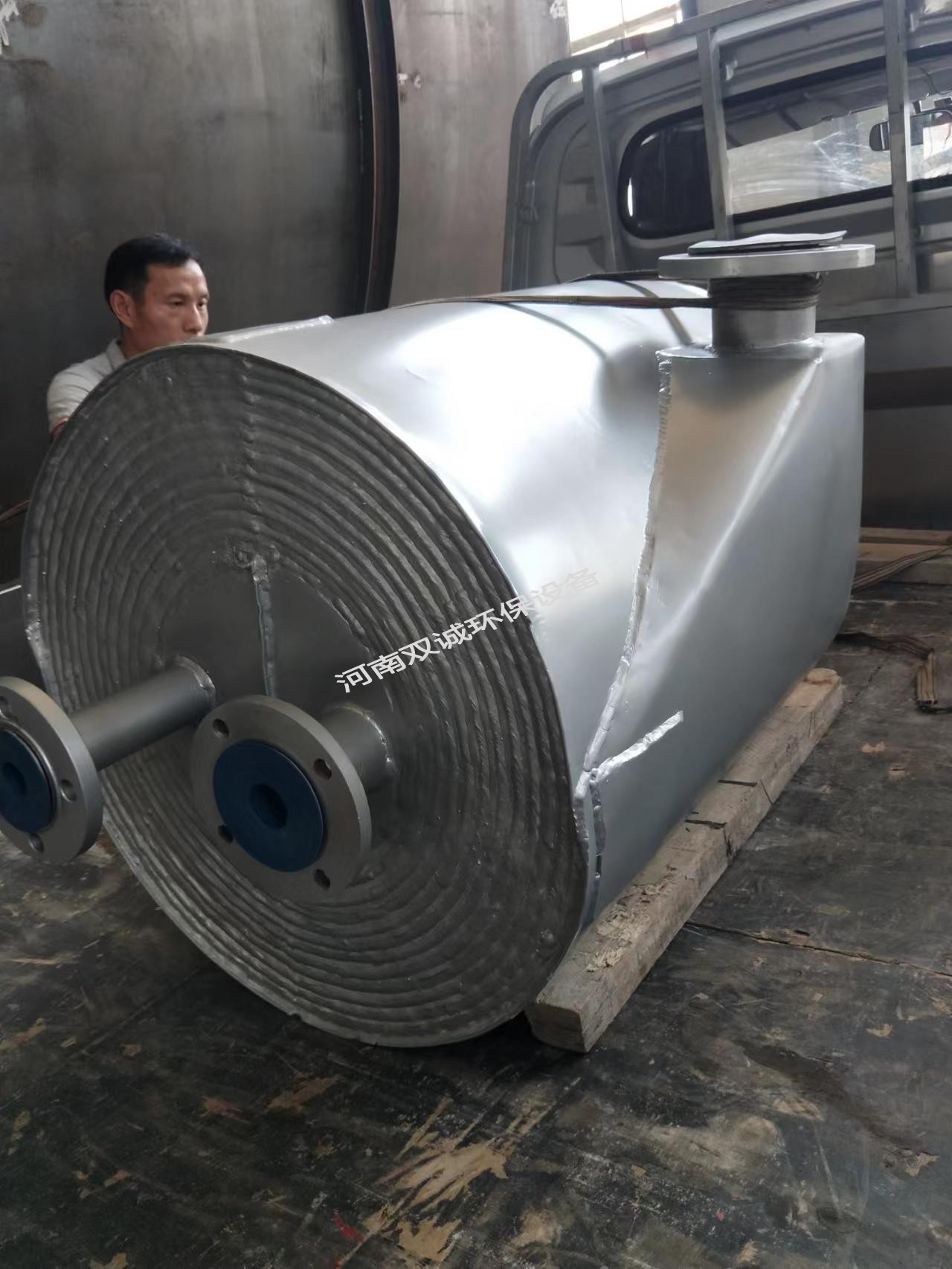

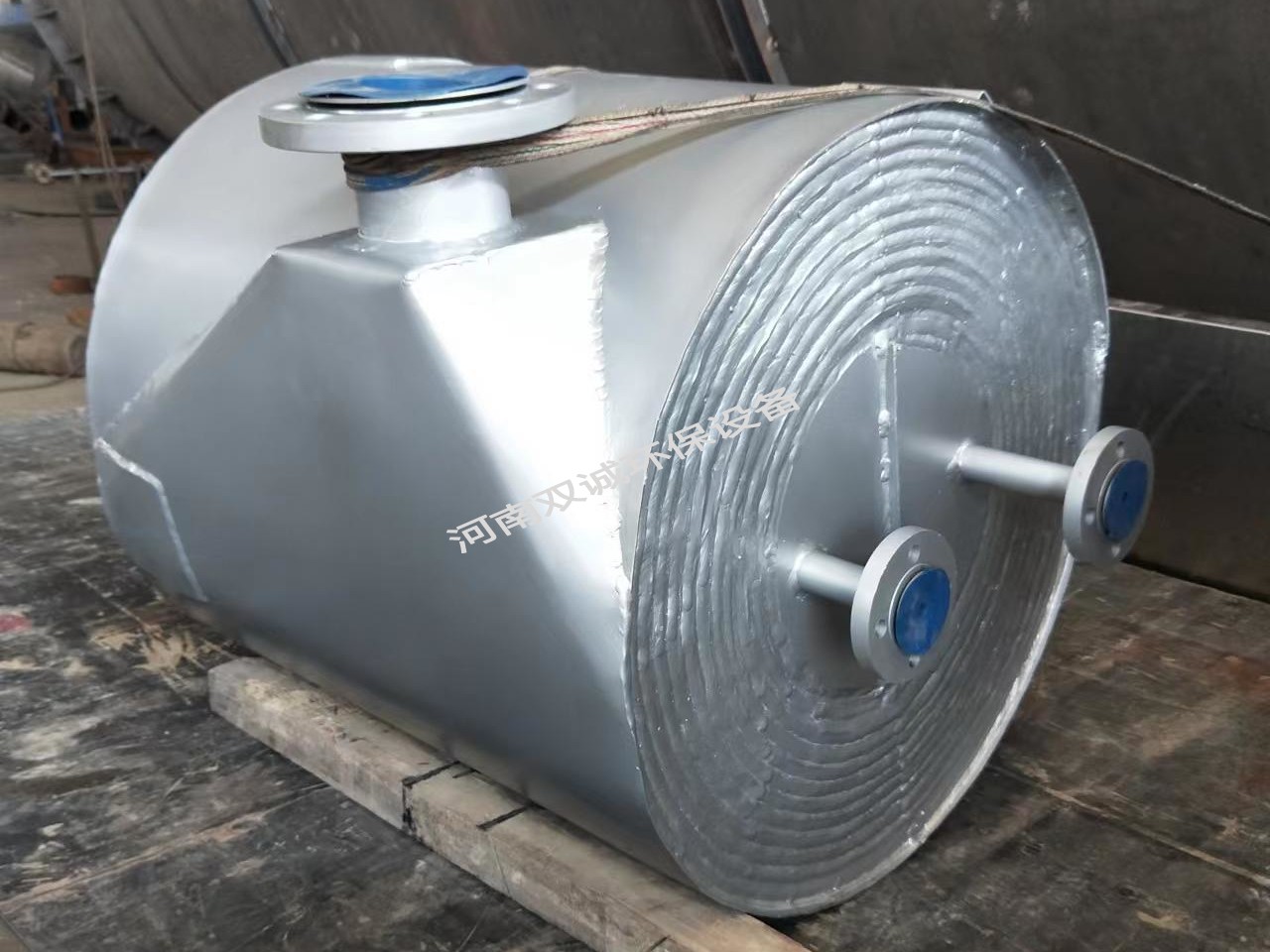

2026.06.01-新鄉某藥業股份有限公司螺旋板換熱器發貨

品名：螺旋板換熱器

材質：304

規格：換熱面積20m2，30m2

數量：6臺

設計壓力：冷通道：0.5Mpa、熱通道：0.5Mpa；

試驗壓力：冷通道：1.0Mpa、熱通道：1.0Mpa；

最高工作壓力：冷通道：0.8Mpa、熱通道：0.8Mpa；

設計溫度：冷通道：80℃、熱通道：80℃；

介質：冷通道：制冷水、熱通道：預冷循環液

1、產品形式：螺旋板式換熱器，臥式不可拆，材質為不銹鋼304；

2、定位柱：材質為不銹鋼304，自動焊接。

3、換熱卷板：材質為不銹鋼304，卷板厚度δ＞4mm，卷板為整張板材，沒有拼接；

4、半圓筒體：材質為不銹鋼304，板厚δ=12mm；

5、單側最大壓降≤0.2MPa；

6、可靠的焊接設備及焊接工藝，防止流道變形要采取有效措施；螺旋體焊縫 100％的超聲檢測，Ⅰ級合格；

切向、軸向接管與螺旋體之間焊縫磁粉檢測，Ⅰ級合格；設備本體除銹刷漆（兩底兩面）；

7、合理的流道、流程設計，保證與介質接觸部位無死區，流動順暢，減小設備磨損；

8、板材厚度統一按照正偏差采購，隨貨提供材料出廠材質檢測報告；

二、制造標準：

JB/T4751-2003《螺旋板換熱器》

GB/T700《碳素結構鋼》

GB151《熱交換器》

GB16409《板式換熱器標準》

GB150.1~150.4《壓力容器》

HG/T20592～20635《鋼制管法蘭、墊片和緊固件》

HG/T20584《鋼制化工容器制造技術要求》

NB/T47015《壓力容器焊接規程》

三、耐磨耐腐措施

1、合理的流道、流程設計，保證與介質接觸部位無死區，流動順暢，減小設備磨損

2、合理的工藝設計：為避免殘留液和沉積物的滯留，焊接時盡量采用雙面對接焊和連續焊，避免搭接焊和點焊。

保證焊縫成型良好。

3、減小殘余應力：根據實際經驗，引起應力腐蝕破裂的應力主要是殘余應力，而殘余應力主要是由冷加工以及焊

接引起的內應力所構成。因此，焊接操作必須嚴格遵守有關焊接規程?？刹捎孟龤堄鄳?yīng)力的方法，如水壓試驗、

振動時效、噴丸處理及錘擊等消除應力。

4、精良的加工設備：公司建有全自動螺旋板換熱器生產線，支撐子焊接采用全自動焊接，圈制換熱器時，螺旋板

弧度平緩，保證了物料在通道內流動平緩，從而減小換熱器的磨損。

四、換熱器制造

1、先進的加工設備

2、制造工藝：卷板開平、支撐子自動焊接、換熱器圈制、收口、焊縫檢測、試壓、防腐。

3、關鍵點控制：支撐子焊接后應檢查支撐子焊接是否牢固，螺旋板是否有擊穿，圈制過程中應控制螺旋板弧度平

緩，避免有凸起或凹陷；打壓要嚴格按照試壓要求進行，避免壓力過低或過高，保壓時間要足夠。

4、檢測：用游標卡尺進行板厚檢測，看是夠在公差范圍內；采用超聲與磁粉對焊縫進行檢測；打壓試漏。
